在超聲波塑料焊接中，有一個看似微小卻至關重要的結構——導能筋。它雖不起眼，卻直接決定了焊接效果的成敗。今天，我們就用幾分鐘，一起讀懂這個“能量傳遞的橋梁”。

什么是導能筋？

導能筋，通常也稱為“能量導向器”，是設計在塑料焊接面上的一道微小三角形凸起結構，常見于上下兩個待焊接零件中的一個。

你可以把它理解為焊接界面上的 “引路人”——它的存在，是為了引導超聲波能量集中作用于特定區域，從而快速、有效地完成熔接。

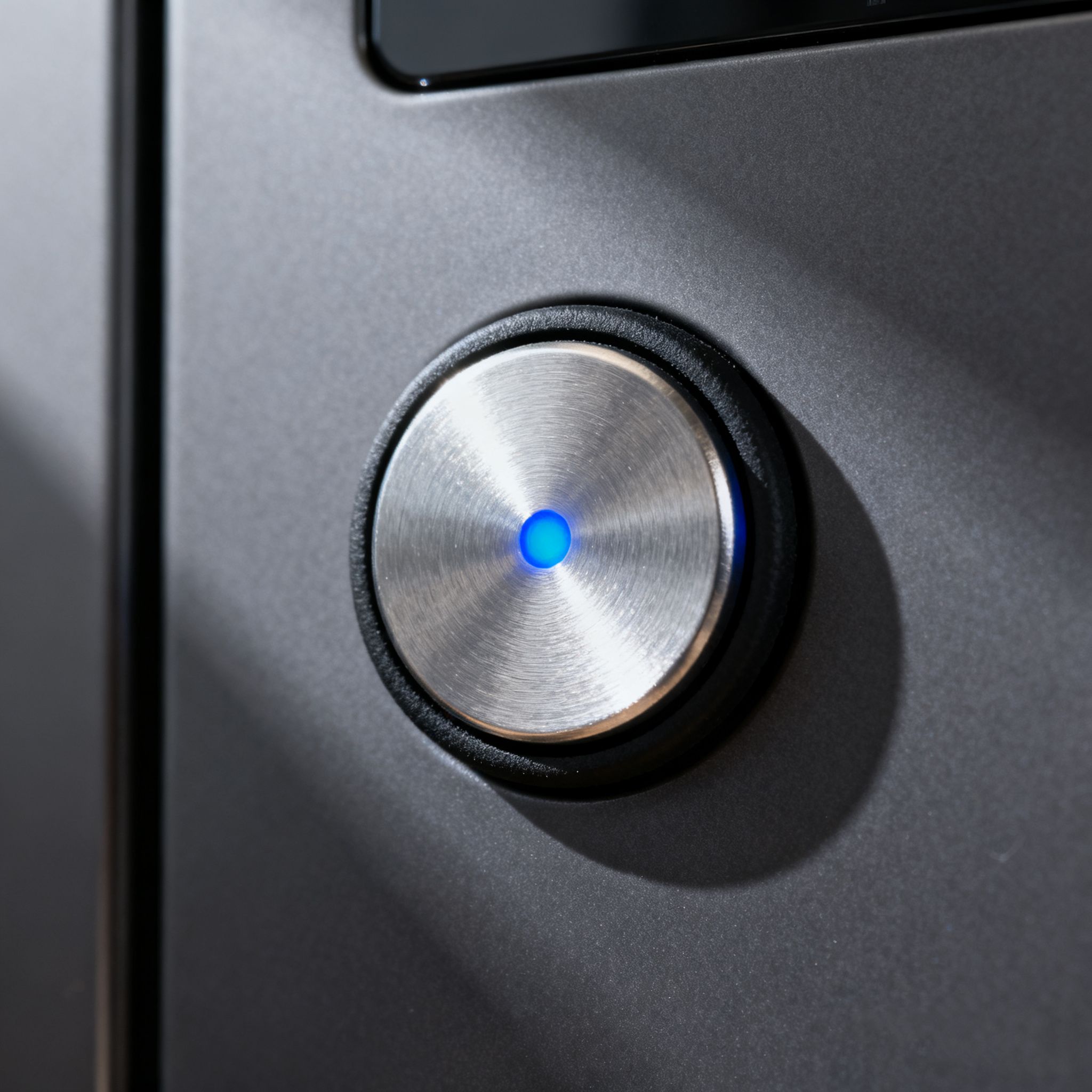

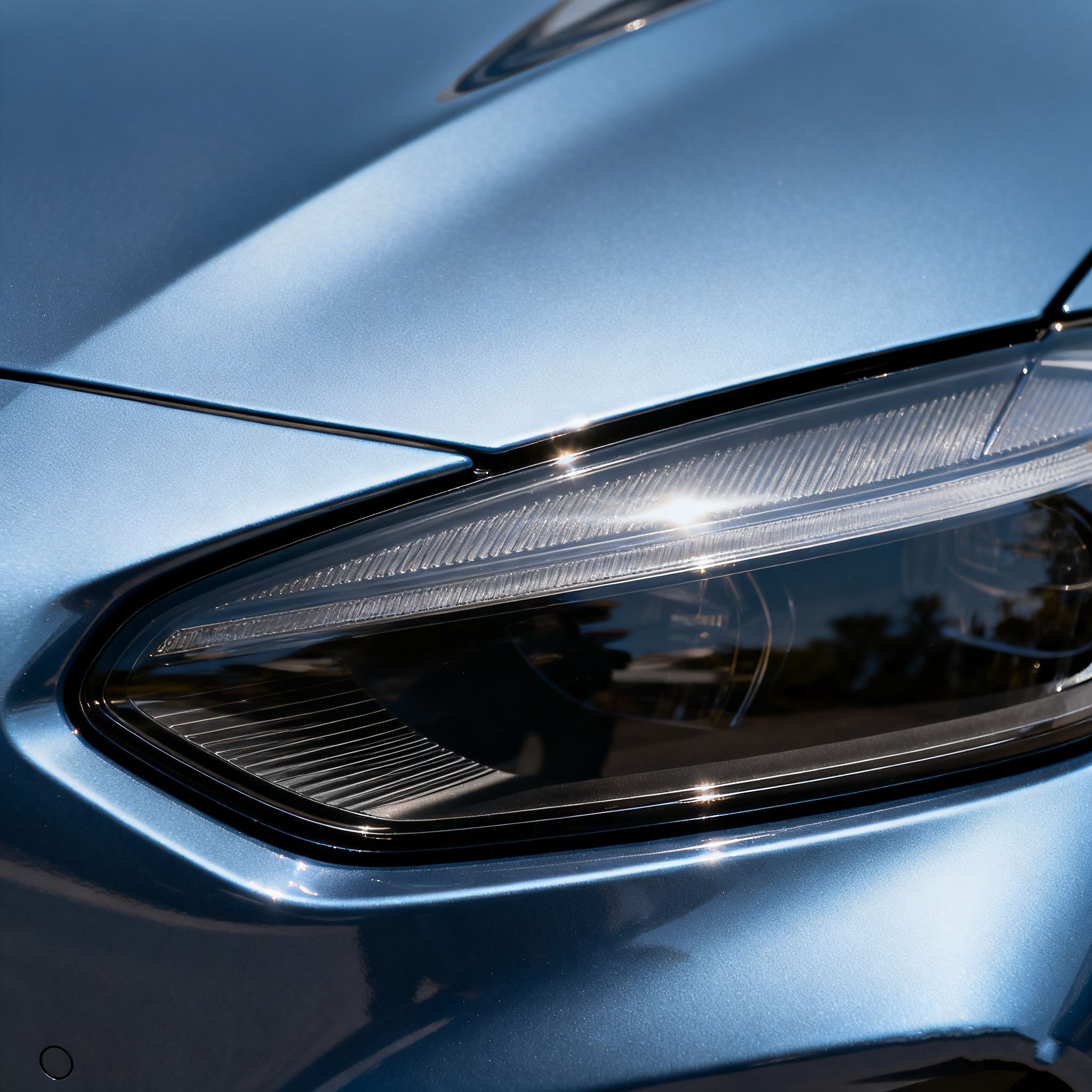

在實際應用中，導能筋常見于各種塑料產品的焊接部位，比如汽車車燈外殼的焊接界面、家用電器按鈕的內側結構，或是電器接頭的密封。

導能筋應用場景

導能筋是如何工作的？

要理解導能筋的工作原理，我們可以用一個生動的比喻：它就像一根“火柴”。

在超聲波振動摩擦的作用下，導能筋的三角形尖端會率先產生熱量并熔化。這個熔化過程非常迅速，就像火柴被點燃一樣。隨后，熔化后的塑料材料會均勻填充整個焊接區域，在壓力的作用下與另一側零件完美融合，冷卻后形成牢固的分子級連接。

具體來說，這個過程可以分為三個關鍵步驟：

首先是能量集中，三角形結構將振動能量聚焦在尖端；接著是快速熔化，尖端材料迅速轉變?yōu)槿廴跔顟B(tài)；最后是填充成型，熔融材料在壓力下充分填充焊縫，形成牢固的結合。

導能筋如何影響焊接強度？

導能筋的設計質量，直接關系到焊接強度的三個關鍵方面：

• 強度不足

  當導能筋體積過小或高度不足時，熔化的塑料量不夠，無法填滿整個焊接區域，容易導致虛焊或弱連接的問題。

• 溢料超標

  如果導能筋體積過大，產生的熔化材料過多，就會被擠壓出焊縫形成溢料（也稱飛邊），這不僅影響產品外觀，還可能污染設備或內部結構。

• 焊接不均

  當導能筋分布不合理時，會導致能量分布不均，造成部分區域過度焊接，而部分區域焊接不足，最終導致焊接強度不穩定。

優秀導能筋設計的關鍵要素

一個出色的導能筋設計，需要綜合考慮多個因素：

• 形狀與角度是首要考慮因素，通常采用60°或90°的三角形設計，具體角度需要根據材料特性來選擇。

• 尺寸精度同樣重要，高度一般建議在0.3-0.8mm之間，具體數值取決于零件尺寸和材料特性。

• 布局的合理性也不容忽視，需要沿焊接面均勻分布。

• 最后還要考慮材料匹配問題，不同塑料的熔化特性各不相同，導能筋設計也需要做出相應調整。

驕成超聲：為精密焊接提供可靠技術保障

作為國內超聲波技術領域的上市龍頭企業，驕成超聲始終致力于為行業提供高性能、高穩定性的焊接解決方案。

驕成超聲新總部效果圖

我們的超聲波塑料焊接設備憑借振幅穩定控制、智能頻率追蹤、多段能量輸出等先進技術，在汽車零部件、醫療耗材、消費電子等領域廣泛應用，已成功實現對必能信、海爾曼、泰索迡克等歐美進口品牌的技術替代與市場覆蓋。

在導能筋設計與焊接工藝優化方面，驕成技術團隊積累了豐富的實戰經驗，能夠?yàn)榭蛻籼峁慕Y(jié)構分析、工藝調試到設備選型的全流程技術支持。

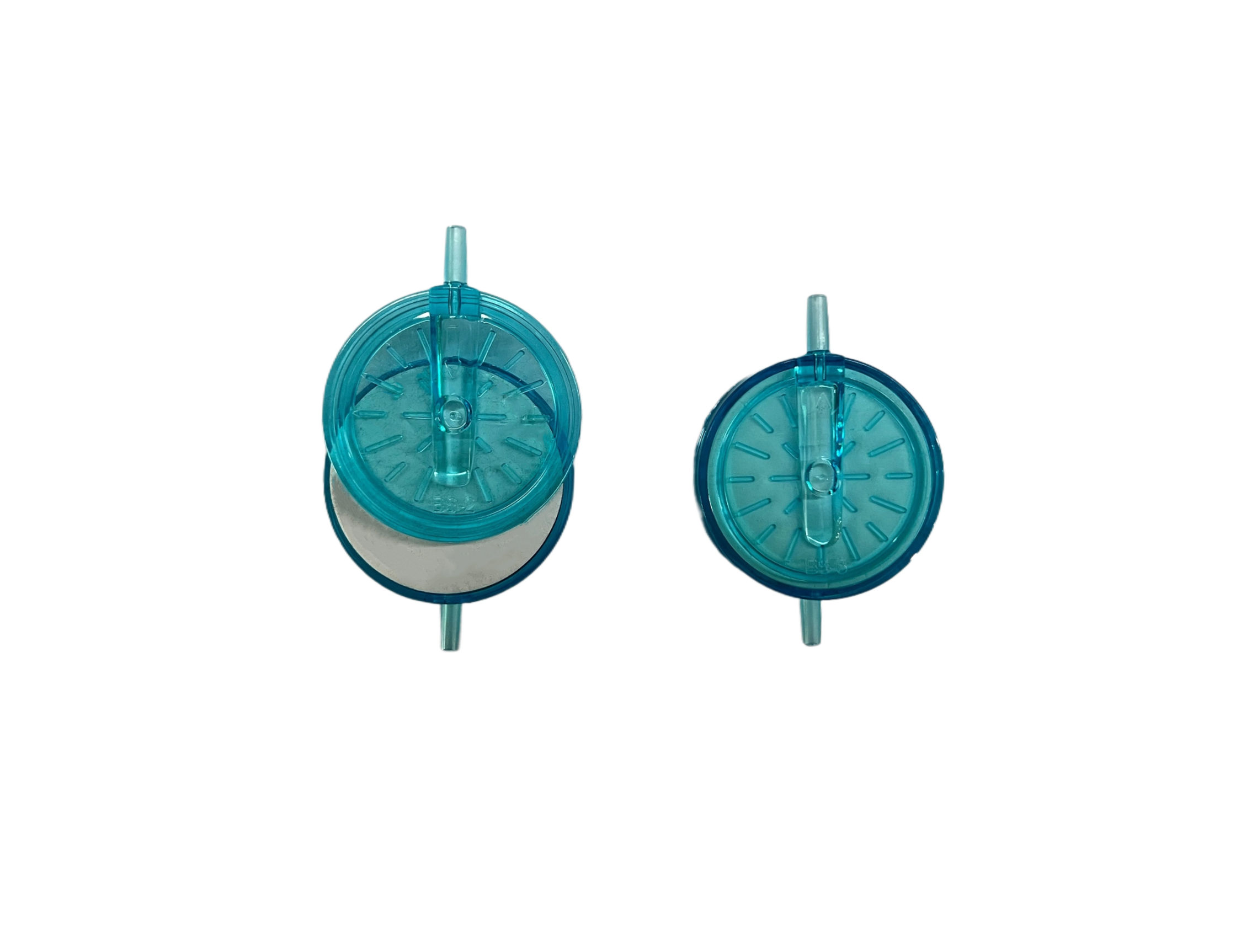

塑焊樣品

導能筋雖小，卻在焊接工藝中發揮著"四兩撥千斤"的關鍵作用。一個合理的設計，不僅能顯著提升焊接強度和生產一致性，還能有效降低能耗、提高生產效率。

如果您正在為導能筋設計或焊接強度問題而困擾，歡迎聯系驕成超聲技術團隊。我們提供從結構設計、工藝調試到設備選型的全流程專業技術支持，助力您攻克每一個技術細節，實現完美的焊接效果。

我們愿以專業的技術能力和豐富的行業經驗，為您的每一個焊接項目提供可靠保障，共同打造更優質的產品。
